Um túnel monumental abre-se na encosta de uma montanha escarpada. Comboios de alta velocidade penetram na sua escuridão a mais de 300 quilómetros por hora, enquanto sob o fundo do mar milhares de veículos circulam em autoestradas submersas com total segurança. Os túneis modernos constituem verdadeiras artérias invisíveis do progresso humano.

No entanto, sob a perspetiva da física e da geotecnia, coloca-se uma questão perturbadora: “Por que razão o peso colossal de centenas de metros de rocha ou a massa do oceano não esmagam estas cavidades instantaneamente?” “Como conseguem as máquinas perfurar lamas e areias saturadas de água a alta pressão sem que ocorra uma inundação catastrófica?”

A escavação subterrânea é uma batalha diária contra colapsos e falhas tectónicas. A engenharia de túneis não consiste apenas em furar a terra: é «um sistema extremo de controlo físico que mobiliza a mecânica dos solos e das rochas (Soil & Rock Mechanics) para transformar o próprio maciço num elemento de suporte, equilibrando pressões de fluidos e erguendo suporte estrutural imediato.»

1. Por que as cavidades não desabam: O efeito de arco do maciço

O axioma primordial da engenharia subterrânea determina: O revestimento de betão do túnel não foi concebido para suportar sozinho todo o peso morto da montanha.

Se a 500 metros de profundidade um engenheiro tentasse suster a coluna litostática com uma mera parede de betão, as tensões de compressão ultrapassariam a resistência do material, causando esmagamento imediato. O túnel mantém-se estável graças ao efeito de arco do terreno (Ground Arching Effect).

  flowchart TD
    subgraph NaturalGround ["Estado de tensão inicial"]
        VirginStress["Tensão vertical: Sigma_v = rho * g * h<br>Tensão horizontal: Sigma_h = K0 * Sigma_v"]
    end

    subgraph Excavation ["Redistribuição decorrente da escavação"]
        Cavity["Abertura do vazio circular"]
        StressDivergence["Desvio e concentração tangencial das tensões"]
        Deformation["Convergência radial controlada do maciço"]
    end

    subgraph ArchingEffect ["Auto-suporte do terreno"]
        GroundArch["Formação de anel compressivo autoportante na rocha"]
        LiningRole["Suporte primário: Impede o desprendimento e preserva o arco"]
    end

    VirginStress --> Cavity
    Cavity --> StressDivergence
    StressDivergence --> Deformation
    Deformation --> GroundArch
    GroundArch --> LiningRole

1.1 Solução elástica de Kirsch e Método Convergência-Confinamento

A clássica solução analítica de Kirsch (1898) demonstra que no bordo de uma escavação circular ($r = a$), a tensão radial desce a zero ($\sigma_r = 0$), enquanto a tensão tangencial $\sigma_\theta$ duplica num campo hidrostático ($\sigma_\theta = 2\sigma_v$). Este anel de alta compressão funciona como um arco estrutural natural, desviando a carga da coluna vertical para as rochas sãs adjacentes.

O método de Convergência-Confinamento resume a filosofia do projeto:

1. Suporte perfeitamente rígido inicial: Conter o maciço sem qualquer deformação exige pressões astronómicas $p_i = \sigma_0$.
2. Convergência controlada ótima: Permitir uma ligeira deformação interna de milímetros a centímetros faz com que o maciço mobilize a sua resistência ao corte ($c$ e $\phi$), reduzindo a pressão de suporte ao mínimo.
3. Descompressão excessiva: Atrasar o suporte provoca fraturação, transformando a rocha em blocos soltos que desabam.

2. As duas grandes abordagens: NATM e Tatuzões Mecanizados (TBM)

  flowchart LR
    subgraph MountainMethod ["Maciços rochosos"]
        NATM["Método NATM (Novo Método Austríaco)"]
        NATM_Trait["Escavação por detonação / rozadora<br>Betão projetado + pregagens radiais<br>O maciço atua como componente estrutural"]
    end

    subgraph SoftGroundMethod ["Solos brandos e fundos marinhos"]
        Shield["Tuneladoras TBM com escudo"]
        Shield_Trait["Corte mecânico com roda de corte<br>Pressão de terra (EPB) ou lamas bentoníticas<br>Instalação contínua de aduelas estanques"]
    end

2.1 O Novo Método Austríaco (NATM)

Codificado na década de 1960 por Rabcewicz, revolucionou a engenharia alpina:

• Betão projetado e cavilhas de ancoragem: Aplicação imediata de betão com acelerador de presa para selar fendas, combinada com pregagens profundas que costuram os blocos de rocha num anel resistente.
• Instrumentação sistemática: Monitorização diária da convergência tridimensional até estabilização total antes de aplicar o revestimento secundário.

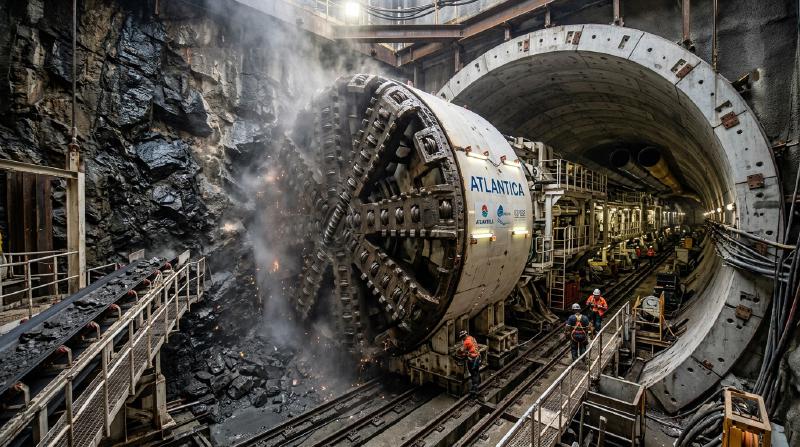

2.2 Tuneladoras mecanizadas (TBM)

Em solos brandos saturados e sob o oceano, o escudo atua como uma fábrica estanque:

• Equilíbrio por Pressão de Terra (EPB) e Lamas: A câmara de escavação é mantida à pressão exata dos solos e água para evitar abatimentos superficiais.
• Injeção de calda na cauda do escudo: Preenchimento imediato do vazio anelar para mitigar recalques segundo a curva de Peck: $$S(x) = S_{\max} \exp\left( -\frac{x^2}{2i^2} \right)$$

3. Grandes marcos da engenharia subterrânea

• Túnel Seikan (Japão, 53,85 km): Superou perigosas falhas submarinas no estreito de Tsugaru graças a injeções químicas a 70 bar, transformando argilas instáveis em rocha maciça impermeável.
• Eurotúnel no Canal da Mancha (50,45 km): Perfuração com escudo em estrato contínuo de marga calcária impermeável, alcançando avanços recorde com alinhamento a laser.
• Túnel de Base de São Gotardo (Suíça, 57,1 km): O mais longo túnel ferroviário do mundo sob 2.450 m de granito alpino a mais de 45 °C de temperatura ambiente.

4. Conclusão

Construir túneis sob montanhas e mares é uma das maiores expressões da inteligência humana: não pela força bruta, mas pela maestria de fazer com que a própria Terra coopere na abertura dos caminhos da civilização.
