परिचय: सूक्ष्म दुनिया का द्वार खोलने वाली इलेक्ट्रॉन बीम भौतिकी और क्वांटम बीम की खोज

मानवता की “अदृश्य को देखने” की मूलभूत जिज्ञासा माइक्रोस्कोप नामक ऑप्टिकल उपकरण के इतिहास के साथ-साथ चली आ रही है। 17वीं शताब्दी में एंटोनी वैन लीउवेनहॉक द्वारा अपने स्वयं निर्मित एकल-लेंस माइक्रोस्कोप के साथ सूक्ष्मजीवों की खोज के बाद से, ऑप्टिकल माइक्रोस्कोप ने जीव विज्ञान, सामग्री विज्ञान और सामान्य रूप से प्राकृतिक विज्ञान में एक बड़ी क्रांति ला दी है। हालांकि, जैसे ही हम 20वीं सदी में प्रवेश करते हैं और विज्ञान की सीमाएं कोशिकाओं से लेकर अणुओं और फिर परमाणुओं तक सूक्ष्म हो जाती हैं, प्रकाश का उपयोग करके अवलोकन एक भौतिक दीवार का सामना करता है। यह “अब्बे की विवर्तन सीमा” (Abbe’s diffraction limit) है।

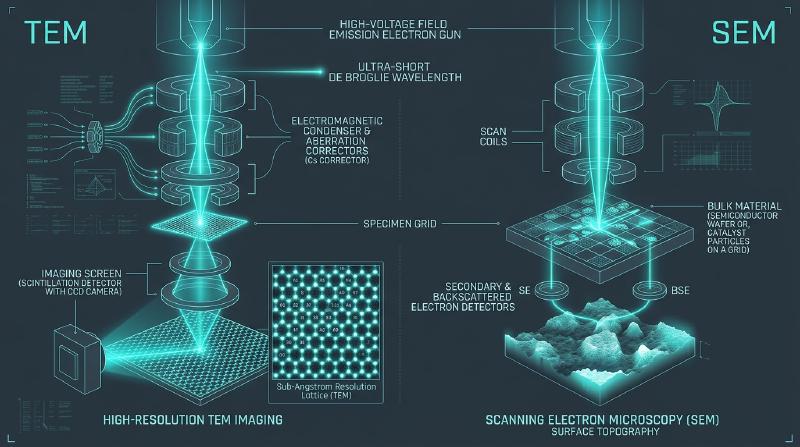

इस लेख में, हम इलेक्ट्रॉन माइक्रोस्कोप (स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप: SEM, ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप: TEM) की अति-सूक्ष्म इमेजिंग तकनीक की पूरी तरह से व्याख्या करेंगे, जिसने ऑप्टिकल माइक्रोस्कोप की सीमाओं को तोड़ दिया है और एक-एक परमाणु को देखने में सफलता प्राप्त की है। हम इसके मूल में मौजूद क्वांटम यांत्रिकी, विद्युत चुंबकत्व और अत्याधुनिक गोलाकार विपथन (spherical aberration) सुधार तकनीक पर गणितीय दृष्टिकोण के साथ चर्चा करेंगे। एक प्राथमिक कण, इलेक्ट्रॉन को क्वांटम मैकेनिकल तरंग के रूप में मानना और विद्युत चुम्बकीय क्षेत्र के साथ इसे नियंत्रित करके छवि बनाना, मानवता द्वारा हासिल की गई सबसे सुंदर भौतिक इंजीनियरिंग उपलब्धियों में से एक कहा जा सकता है।

अध्याय 1: ऑप्टिकल माइक्रोस्कोप की सीमाएं और डी ब्रोगली की छलांग: तरंग प्रकृति और क्वांटम यांत्रिकी की शुरुआत

1.1 अब्बे की विवर्तन सीमा: प्रकाश की तरंग प्रकृति और स्थानिक आवृत्ति की भौतिक बाधाएं

ऑप्टिकल इमेजिंग में, “वस्तुओं को देखने” के हमारे कार्य के पीछे स्थानिक फूरियर ट्रांसफॉर्म (spatial Fourier transform) की प्रक्रिया मौजूद है, जो लेंस प्रणाली का उपयोग करके वस्तु द्वारा प्रकीर्णित और विवर्तित प्रकाश के तरंगाग्र (wavefront) को फिर से बनाती है। जर्मन भौतिक विज्ञानी अर्न्स्ट अब्बे ने 1873 में माइक्रोस्कोप के इमेजिंग तंत्र को विवर्तन घटना के रूप में तैयार किया। जब तरंग दैर्ध्य $\lambda$ की एक समतल तरंग किसी वस्तु (उदाहरण के लिए, अवधि $d$ का एक विवर्तन झंझरी/diffraction grating) पर पड़ती है, तो प्रकाश विभिन्न कोणों $\theta$ पर विवर्तित होता है। इमेजिंग के लिए न्यूनतम शर्त यह है कि सीधे यात्रा करने वाली शून्य-क्रम तरंग (0th-order wave) के अलावा, कम से कम पहली-क्रम विवर्तन तरंग (1st-order diffracted wave) को ऑब्जेक्टिव लेंस के प्यूपिल (एपर्चर) द्वारा कैप्चर किया जाए और हस्तक्षेप (interference) का कारण बने।

बुनियादी विवर्तन समीकरण $d \sin \theta = n\lambda$ में, यदि हम पहले-क्रम के विवर्तन ($n=1$) पर विचार करते हैं, तो रिज़ॉल्यूशन उस अधिकतम कोण द्वारा निर्धारित होता है जिसे लेंस कैप्चर कर सकता है (न्यूमेरिकल एपर्चर $NA = n \sin \theta$ से संबंधित)। अब्बे की विवर्तन सीमा का सूत्र इस प्रकार है:

$$ d = \frac{\lambda}{2NA} $$

यहां, $d$ रिज़ॉल्यूशन है (दो बिंदुओं के रूप में अलग किए जा सकने वाली न्यूनतम दूरी), $\lambda$ उपयोग किए गए प्रकाश की तरंग दैर्ध्य है, और $NA$ ऑब्जेक्टिव लेंस का न्यूमेरिकल एपर्चर (Numerical Aperture) है। अधिक स्पष्ट रूप से, रेले के मानदंड (Rayleigh criterion) के आधार पर एक गोलाकार एपर्चर की एयरी डिस्क (Airy disk) की त्रिज्या के रूप में, रिज़ॉल्यूशन $\delta$ को $\delta = 0.61 \frac{\lambda}{NA}$ के रूप में व्यक्त किया जाता है। दोनों सूत्रों में, सीमा तरंग दैर्ध्य $\lambda$ के समानुपाती और न्यूमेरिकल एपर्चर $NA$ के व्युत्क्रमानुपाती होती है, जो एक पूर्ण प्राकृतिक नियम को दर्शाती है।

सामान्य वायु में (माध्यम का अपवर्तनांक $n \approx 1$), $NA$ अधिकतम 1 से कम है, और एक ऑयल इमेर्शन लेंस (oil immersion lens, $n \approx 1.5$) का उपयोग करने पर भी यह लगभग 1.4 तक सीमित है। चूँकि दृश्य प्रकाश की तरंग दैर्ध्य $\lambda$ लगभग 400 nm (बैंगनी) से 700 nm (लाल) होती है, भले ही हम सबसे छोटी तरंग दैर्ध्य 400 nm वाले प्रकाश और उच्चतम प्रदर्शन वाले ऑयल इमेर्शन लेंस (NA = 1.4) का उपयोग करें, रिज़ॉल्यूशन $d$ केवल लगभग 200 nm होगा। हजारों एंग्स्ट्रॉम (1 $\text{\AA} = 0.1 \text{nm}$) आकार वाले वायरस, और इससे भी छोटे प्रोटीन अणु (कुछ nm), और परमाणु (लगभग 0.1 nm से 0.3 nm) दृश्यमान प्रकाश के साथ कभी भी “देखे” नहीं जा सकते, चाहे लेंस को कितना भी पॉलिश किया जाए। माध्यम के अपवर्तनांक $n$ को सीमा तक बढ़ाने का प्रयास (जैसे इमर्शन लेंस और सॉलिड इमर्शन लेंस) किया गया है, लेकिन विद्युत चुम्बकीय तरंगों की प्रकृति के कारण, सैद्धांतिक रूप से हजारों एंग्स्ट्रॉम की दीवार को पार करना असंभव है।

1.2 डी ब्रोगली की पदार्थ तरंगें (Matter Waves) और क्वांटम मैकेनिकल दृष्टिकोण

इस निराशाजनक दीवार को तोड़ने की कुंजी पूरी तरह से अप्रत्याशित दिशा से आई। 1924 में, फ्रांसीसी भौतिक विज्ञानी लुई डी ब्रोगली ने “पदार्थ तरंग” (डी ब्रोगली तरंग) की परिकल्पना का प्रस्ताव रखा कि यदि प्रकाश में तरंगों और कणों का द्वैत (duality) है, तो द्रव्यमान वाले भौतिक कणों जैसे इलेक्ट्रॉनों में भी तरंग प्रकृति होनी चाहिए। आइंस्टीन की प्रकाश क्वांटम परिकल्पना $E = h\nu$ और विशेष सापेक्षता के सिद्धांत $E = mc^2$ की समानता से, डी ब्रोगली तरंग की तरंग दैर्ध्य $\lambda$, कण के संवेग $p$ (द्रव्यमान $m$ और वेग $v$ का गुणनफल) के व्युत्क्रमानुपाती होती है, और इसे प्लैंक स्थिरांक $h$ का उपयोग करके इस प्रकार व्यक्त किया जाता है:

$$ \lambda = \frac{h}{p} = \frac{h}{mv} $$

जब एक इलेक्ट्रॉन को संभावित अंतर $V$ (त्वरण वोल्टेज/accelerating voltage) के विद्युत क्षेत्र में त्वरित किया जाता है, तो इलेक्ट्रॉन द्वारा प्राप्त गतिज ऊर्जा $E_k$ को $E_k = eV$ द्वारा दर्शाया जाता है, जहां $e$ इलेक्ट्रॉन का आवेश है। गैर-सापेक्षवादी (non-relativistic) क्षेत्र में, गतिज ऊर्जा और संवेग के बीच का संबंध $E_k = \frac{p^2}{2m}$ है, इसलिए संवेग $p$ इस प्रकार होगा $p = \sqrt{2meV}$। इसे डी ब्रोगली तरंग दैर्ध्य समीकरण में प्रतिस्थापित करके, इलेक्ट्रॉन की तरंग दैर्ध्य की गणना इस प्रकार की जा सकती है:

$$ \lambda = \frac{h}{\sqrt{2meV}} $$

1.3 सापेक्षवादी सुधार (Relativistic Correction) के साथ त्वरण वोल्टेज और इलेक्ट्रॉन तरंग दैर्ध्य की सख्त व्युत्पत्ति

वास्तविक ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (TEM) में, दसियों kV से हजारों kV के बेहद उच्च त्वरण वोल्टेज का उपयोग किया जाता है। उदाहरण के लिए, 200 kV पर त्वरित इलेक्ट्रॉन की गति प्रकाश की गति के लगभग 70% तक पहुँच जाती है, और 300 kV पर यह प्रकाश की गति के लगभग 78% तक पहुँच जाती है। ऐसे अति-उच्च गति क्षेत्र में, विशेष सापेक्षता के सिद्धांत के कारण द्रव्यमान में वृद्धि के प्रभाव (लोरेन्ट्ज़ कारक $\gamma = \frac{1}{\sqrt{1 - v^2/c^2}}$) को नज़रअंदाज़ नहीं किया जा सकता है, और शास्त्रीय यांत्रिकी सूत्र एक गंभीर त्रुटि उत्पन्न करेगा।

$$ E = E_k + m_0 c^2 = eV + m_0 c^2 $$$$ E^2 = (pc)^2 + (m_0 c^2)^2 $$$$ (eV + m_0 c^2)^2 = (pc)^2 + (m_0 c^2)^2 $$$$ (eV)^2 + 2eV m_0 c^2 + (m_0 c^2)^2 = (pc)^2 + (m_0 c^2)^2 $$$$ (pc)^2 = (eV)^2 + 2eV m_0 c^2 $$$$ p = \frac{1}{c} \sqrt{(eV)^2 + 2eV m_0 c^2} = \sqrt{2m_0 eV \left(1 + \frac{eV}{2m_0 c^2}\right)} $$$$ \lambda = \frac{h}{\sqrt{2m_0 eV \left(1 + \frac{eV}{2m_0 c^2}\right)}} $$

प्रत्येक भौतिक स्थिरांक (प्लैंक स्थिरांक $h \approx 6.626 \times 10^{-34} \text{ J s}$, इलेक्ट्रॉन का विश्राम द्रव्यमान $m_0 \approx 9.109 \times 10^{-31} \text{ kg}$, प्राथमिक आवेश $e \approx 1.602 \times 10^{-19} \text{ C}$, प्रकाश की गति $c \approx 2.998 \times 10^8 \text{ m/s}$) को प्रतिस्थापित और पुनर्व्यवस्थित करके, त्वरण वोल्टेज $V$ [वोल्ट] के लिए तरंग दैर्ध्य $\lambda$ [nm] की लगभग गणना निम्नानुसार की जा सकती है:

$$ \lambda \approx \frac{1.226}{\sqrt{V \left(1 + 0.978 \times 10^{-6} V\right)}} \text{ [nm]} $$

इस सूत्र का उपयोग करते हुए, आइए 200 kV ($V = 200,000$ V) के मामले में इलेक्ट्रॉन तरंग दैर्ध्य की गणना करें, जो TEM के लिए एक सामान्य त्वरण वोल्टेज है। कोष्ठक में सुधार पद (correction term) $\left(1 + 0.978 \times 10^{-6} \times 200,000\right) = 1 + 0.1956 = 1.1956$ होगा। गैर-सापेक्षवादी गणना (सुधार पद के बिना) में, $\lambda \approx 0.00274 \text{ nm}$ है, लेकिन जब सापेक्षवादी सुधार शामिल होता है, तो यह $\lambda \approx 0.00251 \text{ nm}$ (लगभग 2.5 pm) होता है। चूँकि लगभग 10% का विचलन (deviation) होता है, इसलिए अल्ट्रा-माइक्रो इमेजिंग में सापेक्षवादी सुधार एक आवश्यक प्रक्रिया है। दृश्य प्रकाश (लगभग 500 nm) की तरंग दैर्ध्य की तुलना में, यह 2.5 pm तरंग दैर्ध्य लगभग 200,000 गुना कम है। अब्बे के विवर्तन सीमा सूत्र के अनुसार, यदि इतनी छोटी तरंग दैर्ध्य का उपयोग किया जाता है, तो क्रिस्टल में परमाणुओं के बीच की दूरी (लगभग 0.1 से 0.3 nm) को भी आसानी से हल किया जा सकता है और देखा जा सकता है। यह इलेक्ट्रॉन माइक्रोस्कोपी का सैद्धांतिक आधार है और भौतिकी में सबसे बड़ी सफलताओं में से एक है।

अध्याय 2: इलेक्ट्रॉन गन (Electron Gun) और इलेक्ट्रॉन स्रोत की भौतिकी: एक पूर्ण तरंग कैसे बनाई जाए

एक अल्ट्रा-हाई रिज़ॉल्यूशन इलेक्ट्रॉन माइक्रोस्कोप में, “हम कितनी उज्ज्वल, एकल-तरंग दैर्ध्य (मोनोक्रोमैटिक), और बारीक केंद्रित इलेक्ट्रॉन बीम बना सकते हैं” यह बेहद महत्वपूर्ण हो जाता है। इलेक्ट्रॉन स्रोत (प्रकाश स्रोत) के प्रदर्शन का मूल्यांकन करने में, निम्नलिखित तीन भौतिक संकेतक अत्यंत महत्वपूर्ण अर्थ रखते हैं:

$$ \beta = \frac{I}{\pi r^2 \cdot \pi \alpha^2} = \frac{J}{\pi \alpha^2} $$
(यहाँ $I$ बीम करंट है, $r$ प्रकाश स्रोत की प्रभावी त्रिज्या है, $\alpha$ बीम का आधा-कोण है, और $J$ धारा घनत्व है) हाई-रिज़ॉल्यूशन STEM और SEM में, एक सूक्ष्म जांच (छोटा $r$) के साथ पर्याप्त सिग्नल (बड़ा $I$) प्राप्त करना आवश्यक है, इसलिए प्रकाश स्रोत की चमक सीधे प्रदर्शन को प्रभावित करती है।
ऊर्जा प्रसार (Energy spread, $\Delta E$) इलेक्ट्रॉन गन से उत्सर्जित इलेक्ट्रॉनों में एकल ऊर्जा नहीं होती है, बल्कि ऊष्मीय ऊर्जा (thermal energy) और टनल प्रभाव (tunnel effect) विशेषताओं के कारण ऊर्जा का वितरण होता है। यदि यह भिन्नता $\Delta E$ बड़ी है, तो यह विद्युत चुम्बकीय लेंस (जिसे बाद में वर्णित किया जाएगा) के रंगीन विपथन (Chromatic Aberration) का कारण बनेगी, जिससे रिज़ॉल्यूशन में काफी गिरावट आएगी।
स्थानिक सुसंगतता (Spatial coherence) प्रकाश स्रोत का आकार जितना छोटा होगा, स्थानिक हस्तक्षेप (सुसंगतता) उतना ही अधिक होगा। हाई-रिज़ॉल्यूशन TEM (HRTEM) और इलेक्ट्रॉन होलोग्राफी में, इलेक्ट्रॉन तरंगों के स्पष्ट व्यतिकरण फ्रिंज (interference fringes) बनाने के लिए उच्च स्थानिक सुसंगतता (बिंदु स्रोत के करीब) वाला इलेक्ट्रॉन स्रोत अपरिहार्य है।

इलेक्ट्रॉन को निर्वात (vacuum) में उत्सर्जित करने वाले “इलेक्ट्रॉन गन” के तंत्र को मोटे तौर पर दो प्रकारों में विभाजित किया जा सकता है: “थर्मिओनिक उत्सर्जन प्रकार” (Thermionic Emission) और “फील्ड उत्सर्जन प्रकार” (Field Emission), जो इस बात पर निर्भर करता है कि इलेक्ट्रॉन पदार्थ के कार्य फलन (work function) की संभावित बाधा को कैसे पार करते हैं।

2.1 थर्मिओनिक उत्सर्जन (Thermionic Emission) की सीमाएं

जब किसी पदार्थ को उच्च तापमान पर गर्म किया जाता है, तो फर्मी स्तर के पास के इलेक्ट्रॉन उच्च तापीय ऊर्जा $kT$ ($k$ बोल्ट्ज़मैन स्थिरांक है, $T$ निरपेक्ष तापमान है) प्राप्त कर लेते हैं। जब यह ऊर्जा पदार्थ के कार्य फलन (Work function, $\Phi$) से अधिक हो जाती है, तो इलेक्ट्रॉन निर्वात में बाहर निकल सकते हैं। इसे रिचर्डसन-दुश्मन प्रभाव (Richardson-Dushman effect) कहा जाता है, और उत्सर्जित धारा घनत्व $J$ को निम्नलिखित सूत्र द्वारा वर्णित किया गया है:

$$ J = A T^2 \exp\left( -\frac{\Phi}{kT} \right) $$

यहाँ $A$ रिचर्डसन स्थिरांक (लगभग $1.2 \times 10^6 \text{ A/m}^2\text{K}^2$) है।

प्रारंभिक इलेक्ट्रॉन माइक्रोस्कोप में टंगस्टन (W) हेयरपिन फिलामेंट्स का उपयोग किया जाता था। टंगस्टन का गलनांक उच्च (लगभग 3400 K) होता है और इसे लगभग 2800 K तक गर्म करके उपयोग किया जाता है, लेकिन चूंकि इसका कार्य फलन लगभग 4.5 eV है, इसलिए पर्याप्त धारा प्राप्त करने के लिए अति-उच्च तापमान की आवश्यकता होती है। परिणामस्वरूप, इलेक्ट्रॉनों की तापीय ऊर्जा की भिन्नता सीधे इलेक्ट्रॉन बीम का ऊर्जा प्रसार बन जाती है, जो लगभग 1.5 से 3.0 eV का बड़ा फैलाव है। इसमें सुधार लैंथेनम हेक्साबोराइड (LaB6) सिंगल क्रिस्टल का उपयोग करके किया गया था। चूँकि LaB6 का कार्य फलन बहुत कम (लगभग 2.4 eV) है, यह कम तापमान (लगभग 1800 K) पर टंगस्टन से 10 गुना से अधिक चमक ($10^6 \text{ A/cm}^2\cdot\text{sr}$) प्राप्त कर सकता है। हालांकि, थर्मिओनिक उत्सर्जन प्रकार में स्वाभाविक रूप से दसियों $\mu\text{m}$ का एक बड़ा क्रॉसओवर व्यास (आभासी प्रकाश स्रोत का आकार) होता है, और इसमें कम स्थानिक सुसंगतता होती है, जो इसे नैनोस्केल अल्ट्रा-माइक्रो इमेजिंग के लिए अपर्याप्त बनाती है।

2.2 फील्ड उत्सर्जन गन (Field Emission Gun: FEG) की क्वांटम मैकेनिकल सफलता

क्वांटम मैकेनिकल टनलिंग प्रभाव का उपयोग करने वाली फील्ड एमिशन इलेक्ट्रॉन गन (FEG) ने चमक, ऊर्जा मोनोक्रोमैटिकिटी (monochromaticity) और स्थानिक सुसंगतता में नाटकीय रूप से सुधार किया है। कुछ nm से दसियों nm की वक्रता त्रिज्या वाले अत्यंत तीखे टंगस्टन सिंगल क्रिस्टल के सिरे (टिप) को एनोड के सापेक्ष नकारात्मक उच्च क्षमता पर रखा जाता है, और एक मजबूत विद्युत क्षेत्र ($10^9 \text{ V/m}$ क्रम का) लागू किया जाता है। फिर, सतह संभावित बाधा (potential barrier) बेहद पतली हो जाती है, और इलेक्ट्रॉन तापीय ऊर्जा उधार लिए बिना क्वांटम टनलिंग प्रभाव द्वारा सीधे निर्वात में उत्सर्जित होते हैं। इसे फाउलर-नॉर्डहेम (Fowler-Nordheim) प्रभाव कहा जाता है।

फील्ड उत्सर्जन के मुख्य रूप से दो तरीके हैं:

① कोल्ड फील्ड एमिशन (Cold FEG, C-FEG) टिप को कमरे के तापमान पर रखा जाता है और केवल एक मजबूत विद्युत क्षेत्र का उपयोग करके इलेक्ट्रॉनों को निकाला जाता है। चूँकि इलेक्ट्रॉनों की ऊर्जा फर्मी स्तर के पास एक बहुत ही संकीर्ण क्षेत्र तक सीमित होती है, इसलिए ऊर्जा का प्रसार आश्चर्यजनक रूप से संकीर्ण (लगभग 0.25 से 0.3 eV) होता है, जो रंगीन विपथन (chromatic aberration) के प्रभाव को कम करता है। इसके अलावा, चूंकि प्रकाश स्रोत का आकार कुछ nm जितना छोटा होता है, इसलिए इसमें अति-उच्च चमक ($10^8 \text{ A/cm}^2\cdot\text{sr}$ या अधिक) और अत्यंत उच्च स्थानिक सुसंगतता होती है। इन विशेषताओं के कारण, यह इलेक्ट्रॉन होलोग्राफी और अल्ट्रा-स्मॉल प्रोब का उपयोग करने वाले अल्ट्रा-हाई रिज़ॉल्यूशन STEM के लिए आदर्श है। हालांकि, अगर अवशिष्ट गैस के अणु टिप से जुड़ जाते हैं, तो कार्य फलन बदल जाता है और उत्सर्जन धारा अस्थिर हो जाती है, इसलिए इसके संचालन में कठिनाई होती है, जिसमें अति-उच्च निर्वात (ultra-high vacuum, $10^{-9}$ Pa रेंज) और नियमित फ्लैशिंग (क्षण भर के ताप द्वारा सतह की सफाई) आवश्यक है।

② शोट्की प्रकार (Schottky FEG, थर्मल फील्ड एमिशन) टंगस्टन (100) सिंगल क्रिस्टल टिप की सतह को जिरकोनियम ऑक्साइड (ZrO2) के साथ लेपित करने से कार्य फलन काफी कम हो जाता है (लगभग 2.7 eV)। फिर टिप को लगभग 1800 K तक गर्म किया जाता है, और उसी समय, इलेक्ट्रॉनों को निकालने के लिए एक मजबूत विद्युत क्षेत्र लागू किया जाता है। सख्ती से कहें तो, यह एक टनलिंग प्रभाव नहीं है, बल्कि थर्मिओनिक उत्सर्जन का एक विस्तार है जो “शोट्की प्रभाव” का उपयोग करता है जहां विद्युत क्षेत्र के कारण कार्य फलन स्पष्ट रूप से कम हो जाता है। यद्यपि ऊर्जा का प्रसार C-FEG (लगभग 0.7 eV) की तुलना में थोड़ा व्यापक है, अवशिष्ट गैस के सोखने को रोका जाता है क्योंकि टिप को लगातार गर्म किया जाता है, और उत्सर्जन धारा बहुत लंबे समय तक अत्यंत स्थिर रहती है। इसके अलावा, एक ही समय में उत्सर्जित की जा सकने वाली कुल धारा बड़ी होती है, इसलिए इसे दुनिया भर में EDS (ऊर्जा-विشتर्य एक्स-रे स्पेक्ट्रोस्कोपी) और EELS (इलेक्ट्रॉन ऊर्जा हानि स्पेक्ट्रोस्कोपी) जैसे विश्लेषणात्मक कार्यों के लिए और बहुमुखी उच्च-रिज़ॉल्यूशन SEM/TEM के मुख्य प्रकाश स्रोत के रूप में व्यापक रूप से उपयोग किया जाता है।

अध्याय 3: विद्युत चुम्बकीय लेंस के इमेजिंग ऑप्टिक्स और विपथन की दीवार: शेर्ज़र का निराशाजनक प्रमेय

जिस प्रकार प्रकाश को कांच के लेंस से अपवर्तित किया जाता है, उसी प्रकार “विद्युत चुम्बकीय लेंस (Electromagnetic Lens)” इलेक्ट्रॉन बीम को मोड़ने और इमेजिंग बनाने की भूमिका निभाता है। इलेक्ट्रॉन प्रकाशिकी (electron optics) में, स्थिरविद्युत लेंस (electrostatic lenses) होते हैं जो विद्युत क्षेत्र का उपयोग करते हैं, और चुंबकीय लेंस (magnetic lenses) जो चुंबकीय क्षेत्र का उपयोग करते हैं। हालांकि, इलेक्ट्रॉन माइक्रोस्कोप के ऑब्जेक्टिव लेंस और कंडेनसर लेंस में, चुंबकीय लेंस, जिनमें कम विपथन होता है और अत्यंत मजबूत फोकसिंग शक्ति (लघु फोकल लंबाई) होती है, मुख्य रूप से उपयोग किए जाते हैं।

3.1 लोरेंत्ज़ बल (Lorentz force) द्वारा इलेक्ट्रॉन प्रक्षेपवक्र का नियंत्रण और फोकल लंबाई की व्युत्पत्ति

एक चुंबकीय लेंस की मूल संरचना शुद्ध लोहे जैसे नरम चुंबकीय पदार्थ (पोल पीस) से ढकी एक तांबे के तार की कुंडली (सोलेनोइड) है। पोल पीस में ऑप्टिकल अक्ष के पास कुछ मिलीमीटर का गैप होता है, और जब कुंडली से एकतरफा (DC) प्रवाह प्रवाहित किया जाता है, तो ऑप्टिकल अक्ष (Z-अक्ष) के साथ एक मजबूत अक्ष-सममित (axisymmetric) रिसाव चुंबकीय क्षेत्र (leakage magnetic field) $B_z$ बनता है। उच्चतम प्रदर्शन वाले ऑब्जेक्टिव लेंस में, गैप के बीच 2 से 3 टेस्ला का एक तीव्र चुंबकीय क्षेत्र केंद्रित होता है।

जब कोई इलेक्ट्रॉन (आवेश $-e$, वेग $\mathbf{v}$) इस चुंबकीय क्षेत्र $\mathbf{B}$ में प्रवेश करता है, तो यह फ्लेमिंग के बाएं हाथ के नियम के अनुसार लोरेंत्ज़ बल $\mathbf{F} = -e(\mathbf{v} \times \mathbf{B})$ का अनुभव करता है। ऑप्टिकल अक्ष के सापेक्ष एक छोटे कोण पर प्रवेश करने वाले इलेक्ट्रॉन में ऑप्टिकल अक्ष $v_z$ की दिशा में वेग घटक और रेडियल दिशा $v_r$ में वेग घटक होता है।

लेंस के प्रवेश द्वार के पास, इलेक्ट्रॉन का रेडियल वेग $v_r$ और बाहर लीक होने वाला रेडियल चुंबकीय क्षेत्र $B_r$ परस्पर क्रिया करते हैं, जिससे एज़िमथल दिशा ($\theta$ दिशा) में बल उत्पन्न होता है। इसके परिणामस्वरूप, इलेक्ट्रॉन ऑप्टिकल अक्ष के चारों ओर सर्पिल गति (spiral motion) करना शुरू कर देता है (घूर्णन वेग $v_\theta$)।
अगला, यह घूर्णन वेग $v_\theta$ और लेंस के केंद्र में मजबूत अक्षीय चुंबकीय क्षेत्र $B_z$ परस्पर क्रिया करते हैं, जिससे एक सेंट्रिपेटल बल (फोकसिंग बल) $F_r = -e v_\theta B_z$ उत्पन्न होता है जो हमेशा इलेक्ट्रॉन को ऑप्टिकल अक्ष की ओर वापस खींचता है।

पैरैक्सियल सन्निकटन (Paraxial approximation) का उपयोग करते हुए गति के समीकरण को हल करना, जो मानता है कि इलेक्ट्रॉन का प्रक्षेपवक्र ऑप्टिकल अक्ष के करीब है, एक पतले लेंस की फोकल लंबाई $f$ इस प्रकार प्राप्त की जाती है:

$$ \frac{1}{f} = \frac{e}{8m_0 V_r} \int_{-\infty}^{\infty} B_z^2(z) dz $$

यहाँ, $V_r$ सापेक्षवादी सुधार के साथ त्वरण वोल्टेज ($V_r = V(1 + \frac{eV}{2m_0 c^2})$) है। इस सूत्र से एक अत्यंत महत्वपूर्ण भौतिक परिणाम निकाला जा सकता है। चूंकि अभिन्न के अंदर चुंबकीय क्षेत्र $B_z$ वर्ग (squared) है, भले ही कुंडली में धारा की दिशा उलट दी जाए और चुंबकीय क्षेत्र की दिशा उलट दी जाए, अभिन्न मूल्य हमेशा सकारात्मक होता है। दूसरे शब्दों में, एक अक्षीय रूप से सममित विद्युत चुम्बकीय लेंस केवल “हमेशा एक उत्तल लेंस (अभिसारी लेंस)” के रूप में कार्य कर सकता है। ऑप्टिकल लेंस में देखे जाने वाले अवतल लेंस (अपसारी लेंस) को बनाना सैद्धांतिक रूप से असंभव है।

3.2 ज्यामितीय विपथन का वर्गीकरण और गोलाकार विपथन/रंगीन विपथन

ऑप्टिकल लेंस की तरह, विद्युत चुम्बकीय लेंस आदर्श एक-बिंदु इमेजिंग (single-point imaging) प्राप्त नहीं कर सकते हैं, और हमेशा “विपथन (Aberration)” के साथ होते हैं। प्रमुख विपथन में निम्नलिखित शामिल हैं:

$$ \Delta r_s = C_s \alpha^3 $$

गोलाकार विपथन गुणांक $C_s$ का मान आमतौर पर लेंस की फोकल लंबाई $f$ के समान (कुछ मिमी) होता है। रिज़ॉल्यूशन बढ़ाने के लिए तरंग दैर्ध्य को कम करने का प्रयास करते समय, एपर्चर कोण $\alpha$ को बढ़ाना आवश्यक है, लेकिन $\alpha$ बढ़ाने से गोलाकार विपथन में विस्फोटक वृद्धि होने की दुविधा का सामना करना पड़ता है।

$$ \Delta r_c = C_c \alpha \sqrt{\left(\frac{\Delta V}{V}\right)^2 + \left(\frac{2\Delta I}{I}\right)^2 + \left(\frac{\Delta E}{E}\right)^2} $$

3.3 शेर्ज़र का प्रमेय (Scherzer’s Theorem): अप्राप्य दीवार

1936 में, जर्मन भौतिक विज्ञानी ओट्टो शेर्ज़र (Otto Scherzer) ने इलेक्ट्रॉन प्रकाशिकी में एक निराशाजनक प्रमेय को गणितीय रूप से साबित किया: “अंतरिक्ष आवेश (space charge) से रहित, और स्थिर तथा घूर्णी सममित विद्युत चुम्बकीय क्षेत्रों से निर्मित सभी इलेक्ट्रॉन लेंसों में, गोलाकार विपथन $C_s$ और रंगीन विपथन $C_c$ हमेशा सकारात्मक मान लेते हैं, और उन्हें शून्य करना असंभव है।”

ग्लास लेंस के संयोजन वाले ऑप्टिकल माइक्रोस्कोप में, उत्तल लेंस (सकारात्मक गोलाकार विपथन) और अवतल लेंस (नकारात्मक गोलाकार विपथन) को कुशलता से संयोजित करके विपथन को पूरी तरह से रद्द किया जा सकता है (जैसे एपोक्रोमेटिक लेंस)। हालाँकि, शेर्ज़र के प्रमेय का अर्थ था कि इलेक्ट्रॉन ऑप्टिक्स सिस्टम में, जहाँ केवल उत्तल लेंस मौजूद हैं, चाहे कितने भी घूर्णी सममित लेंस श्रृंखला में जुड़े हों, विपथन केवल संचित होंगे और उन्हें कभी भी रद्द नहीं किया जा सकता है। इस अभिशाप के कारण, भले ही डी ब्रोगली तरंग दैर्ध्य 0.002 nm हो, दशकों तक इलेक्ट्रॉन माइक्रोस्कोप का वास्तविक रिज़ॉल्यूशन लगभग 0.2 nm पर अटका रहा। इस दीवार को कैसे तोड़ा गया, इसे अध्याय 6 में विस्तार से समझाया जाएगा।

अध्याय 4: स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप (SEM) का कार्य सिद्धांत और सतह का अवलोकन

इलेक्ट्रॉन माइक्रोस्कोप को मोटे तौर पर SEM (Scanning Electron Microscope), जो सामग्रियों की सतह संरचना का निरीक्षण करता है, और TEM (Transmission Electron Microscope), जो आंतरिक संरचना का निरीक्षण करने के लिए प्रकाश को प्रसारित करता है, में विभाजित किया जा सकता है। यहाँ हम पहले SEM के भौतिकी और सूचना निष्कर्षण तंत्र (information extraction mechanism) की व्याख्या करेंगे, जिसका व्यापक रूप से पदार्थ विज्ञान से लेकर जीव विज्ञान और अर्धचालक उद्योग तक उपयोग किया जाता है।

SEM का इमेजिंग सिद्धांत यह है कि एक बहुत ही बारीक केंद्रित इलेक्ट्रॉन बीम (प्रोब व्यास: कुछ nm से दसियों nm) को नमूने की सतह पर द्वि-आयामी (X-Y दिशा) स्कैन किया जाता है, इलेक्ट्रॉनों और पदार्थ के बीच संपर्क द्वारा उत्पन्न विभिन्न प्रकार के संकेतों का पता लगाया जाता है, और उनकी तीव्रता को डिस्प्ले पर संबंधित पिक्सेल की चमक के साथ सिंक्रनाइज़ करके एक छवि बनाई जाती है। SEM का “आवर्धन (Magnification) $M$” केवल डिस्प्ले की स्कैनिंग चौड़ाई $W_d$ और नमूने पर इलेक्ट्रॉन बीम की वास्तविक स्कैनिंग चौड़ाई $W_s$ के अनुपात से निर्धारित होता है ($M = W_d / W_s$)। दूसरे शब्दों में, यह TEM से मौलिक रूप से भिन्न है जो लेंस का उपयोग करके वास्तविक छवि को बड़ा करता है।

4.1 इलेक्ट्रॉन और पदार्थ का अंतर्क्रिया क्षेत्र (Interaction Volume)

जब त्वरित प्राथमिक इलेक्ट्रॉन (Primary electrons, कुछ kV से लगभग 30 kV) एक ठोस नमूने में प्रवेश करते हैं, तो वे नमूने को बनाने वाले परमाणुओं के नाभिक और इलेक्ट्रॉनों के साथ अनगिनत टकराव (लोचदार प्रकीर्णन और अलोचदार प्रकीर्णन) से गुजरते हैं, धीरे-धीरे ऊर्जा खोते हैं और अंदर की ओर फैलते हैं। इस अश्रु-आकार (teardrop-shaped) के क्षेत्र को जहां इलेक्ट्रॉन फैलते हैं, “अंतर्क्रिया क्षेत्र (interaction volume)” कहा जाता है। अंतर्क्रिया क्षेत्र की गहराई और प्रसार त्वरण वोल्टेज के साथ बढ़ता है, और नमूने का घनत्व जितना कम होगा, यह उतना ही बड़ा होगा, जो अधिकतम कुछ $\mu\text{m}$ तक पहुंच सकता है। इस प्रक्रिया में, विभिन्न गहराई से विभिन्न प्रकार के संकेत उत्सर्जित होते हैं।

4.2 द्वितीयक इलेक्ट्रॉन (Secondary Electrons: SE) और टोपोग्राफी कंट्रास्ट

जब प्राथमिक इलेक्ट्रॉन नमूना परमाणुओं के संयोजकता इलेक्ट्रॉनों (valence electrons) या मुक्त इलेक्ट्रॉनों के साथ अलोचदार रूप से प्रकीर्णित होते हैं, और ऊर्जा प्रदान करके उन्हें बाहर निकाल देते हैं, तो इन इलेक्ट्रॉनों को द्वितीयक इलेक्ट्रॉन कहा जाता है। इन इलेक्ट्रॉनों में बहुत कम ऊर्जा होती है (आमतौर पर 50 eV से कम), और नमूने के अंदर गहरे उत्पन्न होने वाले इलेक्ट्रॉन सतह तक पहुंचने से पहले ही फिर से अवशोषित हो जाते हैं। इसलिए, केवल नमूने की अत्यंत उथली सतह (लगभग 1 से 10 nm की गहराई) से उत्पन्न होने वाले द्वितीयक इलेक्ट्रॉन ही निर्वात में बच सकते हैं। द्वितीयक इलेक्ट्रॉनों की उत्सर्जन मात्रा (उत्सर्जन दक्षता) घटना बीम (incident beam) के संबंध में नमूना सतह के झुकाव कोण $\theta$ पर दृढ़ता से निर्भर करती है, और लगभग $\sec \theta$ के अनुपात में बढ़ती है। विशेष रूप से, किनारों (edges) या झुकी हुई सतहों पर, अंतर्क्रिया क्षेत्र सतह के ठीक नीचे बनता है, इसलिए बचने की संभावना बहुत बढ़ जाती है (एज प्रभाव/Edge effect)। इसके परिणामस्वरूप, SEM की विशेषता “त्रि-आयामी और सहज सतह टोपोग्राफी कंट्रास्ट (topography contrast)” प्राप्त होती है, जैसे कि किसी कोण से प्रकाश चमकने पर छाया बन गई हो।

4.3 बैकस्कैटर इलेक्ट्रॉन (Backscattered Electrons: BSE) और रचना कंट्रास्ट (Composition Contrast)

प्राथमिक इलेक्ट्रॉनों को नमूने के परमाणु नाभिक के मजबूत कूलम्ब क्षेत्र (Coulomb field) द्वारा लोचदार रूप से प्रकीर्णित (पीछे की ओर प्रकीर्णित) किया जाता है, और जो उच्च-ऊर्जा इलेक्ट्रॉन लगभग बिना ऊर्जा खोए नमूने के बाहर उछलते हैं, उन्हें बैकस्कैटर इलेक्ट्रॉन कहा जाता है। वे दसियों nm से कुछ $\mu\text{m}$ की गहराई से उत्पन्न होते हैं। जैसा कि क्वांटम मैकेनिकल रदरफोर्ड स्कैटरिंग क्रॉस-सेक्शन से प्राप्त होता है, बैकस्कैटर इलेक्ट्रॉनों का उत्सर्जन गुणांक $\eta$ नमूने के परमाणु क्रमांक $Z$ पर दृढ़ता से निर्भर करता है और मोनोटोनिक रूप से बढ़ता है। दूसरे शब्दों में, भारी तत्वों (सोना, सीसा, आदि) वाले क्षेत्रों से बड़ी मात्रा में BSE परावर्तित होते हैं, और हल्के तत्वों (कार्बन, एल्यूमीनियम, आदि) वाले क्षेत्रों से बहुत कम प्रतिबिंबित होते हैं। इसलिए, जब BSE छवि देखी जाती है, तो भारी तत्वों से बने क्षेत्र उज्ज्वल दिखाई देते हैं, और हल्के तत्वों के क्षेत्र अंधेरे दिखाई देते हैं, जिससे नमूने की सतह पर “संरचना कंट्रास्ट (Z कंट्रास्ट)” को स्पष्ट रूप से देखा जा सकता है।

4.4 विशेषता एक्स-रे (Characteristic X-rays) और EDS विश्लेषण द्वारा तत्व मैपिंग

जब एक प्राथमिक इलेक्ट्रॉन एक परमाणु के आंतरिक शेल (जैसे K शेल) से एक इलेक्ट्रॉन को बाहर निकालता है और एक रिक्ति (vacancy) बनाता है, तो परमाणु उत्तेजित अवस्था में प्रवेश करता है। इस अस्थिर स्थिति को हल करने के लिए, बाहरी शेल (L शेल या M शेल) से एक इलेक्ट्रॉन रिक्ति में संक्रमण करता है। इस समय, दो कक्षाओं के ऊर्जा स्तरों के बीच के अंतर के बराबर ऊर्जा विद्युत चुम्बकीय तरंग (एक्स-रे) के रूप में उत्सर्जित होती है। इस एक्स-रे की ऊर्जा (या तरंग दैर्ध्य) प्रत्येक तत्व के लिए एक विशिष्ट मूल्य रखती है, इसलिए इसे “विशेषता एक्स-रे (characteristic X-ray)” कहा जाता है। एक ऊर्जा-विक्षेपण एक्स-रे स्पेक्ट्रोमीटर (EDS: Energy Dispersive X-ray Spectrometer) का उपयोग करके इन एक्स-रे का पता लगाकर और स्पेक्ट्रोस्कोपी करके, यह पहचानना संभव है कि एक सूक्ष्म क्षेत्र में कौन से तत्व और किस एकाग्रता (गुणात्मक और मात्रात्मक विश्लेषण) में मौजूद हैं, और बीम को स्कैन करके, तत्वों के स्थानिक वितरण को दिखाने वाली “एलिमेंटल मैपिंग छवि” प्राप्त करना संभव है।

अध्याय 5: ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (TEM) और STEM का चरम: तरंग हस्तक्षेप और चरण (Phase) का गणित

जबकि SEM सामग्री की सतह को देखता है, ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (TEM) एक अंतिम इमेजिंग उपकरण है जो किसी पदार्थ के “आंतरिक” परमाणु व्यवस्था को सीधे देखता है। इलेक्ट्रॉन बीम को संचारित करने के लिए, नमूने को दसियों नैनोमीटर या उससे कम की एक अत्यंत पतली फिल्म में संसाधित करने की आवश्यकता होती है (जैसे FIB विधि या आयन मिलिंग विधि का उपयोग करके)।

5.1 इमेजिंग तंत्र: ब्राइट फील्ड छवि (Bright Field Image) और डार्क फील्ड छवि (Dark Field Image)

TEM में, नमूने से गुजरने वाली इलेक्ट्रॉन बीम पहले ऑब्जेक्टिव लेंस के बैक फोकल प्लेन (Back Focal Plane) में एक विवर्तन पैटर्न (स्थानिक फूरियर ट्रांसफॉर्म छवि) बनाती है, और फिर छवि तल पर पुनर्संयोजन करके एक आवर्धित छवि (उलटा फूरियर ट्रांसफॉर्म) बनाती है। बैक फोकल प्लेन में एक “ऑब्जेक्टिव एपर्चर (objective aperture)” डालकर और इमेजिंग के लिए केवल विशिष्ट इलेक्ट्रॉन बीम का चयन करके, विवर्तन घटना के आधार पर एक मजबूत कंट्रास्ट प्राप्त किया जा सकता है।

ब्राइट फील्ड इमेज (Bright Field Image: BF छवि) केवल प्रेषित तरंग (0वें क्रम की तरंग) जो बिना विवर्तन के सीधी गुजरती है, को एपर्चर द्वारा चुना जाता है और छवि बनाई जाती है। नमूने के मोटे हिस्से, भारी तत्वों से बने भारी प्रकीर्णन वाले हिस्से, या क्रिस्टल तल जो ब्रैग प्रतिबिंब (Bragg reflection) स्थितियों को पूरा करते हैं और इलेक्ट्रॉन बीम को दृढ़ता से विवर्तित करते हैं, वे “अंधेरे (dark)” दिखाई देते हैं क्योंकि प्रेषित तरंग की तीव्रता कम हो जाती है। इसे एम्प्लीट्यूड कंट्रास्ट (amplitude contrast) या विवर्तन कंट्रास्ट (diffraction contrast) कहा जाता है।
डार्क फील्ड इमेज (Dark Field Image: DF छवि) सीधी तरंग को अवरुद्ध कर दिया जाता है, और इमेजिंग के लिए केवल एक विशिष्ट विवर्तित तरंग (एक विशिष्ट क्रिस्टल तल द्वारा परावर्तित तरंग) का चयन किया जाता है। केवल वह विशिष्ट क्रिस्टल ग्रेन या अवक्षेप (precipitate) जो उस विवर्तित तरंग का उत्पादन कर रहा है, पिच-काली पृष्ठभूमि में “चमकदार (bright)” दिखाई देता है, जो इसे सूक्ष्म दोषों (defects) और स्ट्रेन फील्ड (strain fields) की पहचान करने में अत्यंत शक्तिशाली बनाता है।

5.2 हाई-रिज़ॉल्यूशन TEM (HRTEM) और कंट्रास्ट ट्रांसफर फंक्शन (CTF) का गणित

HRTEM (High Resolution TEM) एक ऐसी तकनीक है जो रिज़ॉल्यूशन को और भी आगे बढ़ाती है और सीधे क्रिस्टल जाली (crystal lattice) या परमाणु व्यवस्था को देखती है। यहां, प्रेषित तरंग और कई विवर्तित तरंगों को एक साथ एपर्चर के माध्यम से पारित किया जाता है और छवि तल (image plane) पर एक-दूसरे के साथ हस्तक्षेप करने की अनुमति दी जाती है। एक पतले नमूने से गुजरने वाली इलेक्ट्रॉन तरंग को परमाणु क्षमता (कम चरण वस्तु सन्निकटन/weak phase object approximation) के कारण चरण बदलाव (phase shift) का सामना करना पड़ता है। हालांकि, इलेक्ट्रॉन डिटेक्टर और मानव आंखें केवल तरंगों की “तीव्रता (आयाम का वर्ग)” को महसूस कर सकती हैं, और मिनट चरण परिवर्तन सीधे कंट्रास्ट के रूप में दिखाई नहीं देते हैं (चरण समस्या/Phase problem)।

इसे हल करने के लिए ऑब्जेक्टिव लेंस के गोलाकार विपथन $C_s$ और जानबूझकर डीफोकस मात्रा $\Delta f$ का उत्तम संयोजन है। लेंस का विपथन और डीफोकस, इलेक्ट्रॉन तरंग की स्थानिक आवृत्ति (spatial frequency) $k$ (स्थानिक तरंग दैर्ध्य का व्युत्क्रम, $k = 1/d$) में एक कृत्रिम चरण बदलाव $\chi(k)$ देते हैं। यह गणितीय सूत्र जो इस चरण मॉड्यूलेशन विशेषता का वर्णन करता है, “कंट्रास्ट ट्रांसफर फंक्शन (Contrast Transfer Function: CTF)” है।

$$ \chi(k) = \pi \Delta f \lambda k^2 + \frac{1}{2} \pi C_s \lambda^3 k^4 $$

प्रेषित तरंग और प्रकीर्णित तरंग के बीच हस्तक्षेप के कारण छवि तीव्रता का कंट्रास्ट घटक इस चरण बदलाव के साइन घटक $\sin(\chi(k))$ के समानुपाती होता है। दूसरे शब्दों में, स्थानिक आवृत्ति बैंड में जहां $\sin(\chi(k)) \approx \pm 1$, चरण बदलाव (phase shift) आयाम बदलाव (amplitude shift) में परिवर्तित हो जाता है, और उच्च कंट्रास्ट प्राप्त होता है। डीफोकस $\Delta f$ और गोलाकार विपथन $C_s$ की शर्तों को इस प्रकार सेट किया जा सकता है कि उनके संकेत विपरीत हों (उदाहरण के लिए, $C_s > 0$ के लिए अंडरफोकस $\Delta f < 0$ सेट करना), और एक इष्टतम डीफोकस स्थिति मौजूद है जहां CTF एक विस्तृत स्थानिक आवृत्ति बैंड में एक स्थिर चरण बदलाव ($\sin(\chi(k)) \approx -1$) बनाए रखता है। इसे “शेर्ज़र डीफोकस (Scherzer defocus)” कहा जाता है और यह निम्नलिखित समीकरण द्वारा दिया गया है:

$$ \Delta f_S = -1.2 \sqrt{C_s \lambda} $$

इस स्थिति को सेट करके, आर्टिफैक्ट्स (झूठी छवियों) के बिना आवधिक हस्तक्षेप फ्रिंज (जाली छवियां), जो क्रिस्टल की वास्तविक परमाणु व्यवस्था के साथ एक-से-एक मेल खाते हैं, देखे जा सकते हैं। इस समय बिंदु रिज़ॉल्यूशन (Scherzer resolution) $d = 0.66 C_s^{1/4} \lambda^{3/4}$ है।

5.3 स्कैनिंग ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (STEM) और HAADF द्वारा Z कंट्रास्ट

TEM के व्युत्पन्न (derivative) के रूप में, STEM (Scanning Transmission Electron Microscope) है, जो एक अत्यंत बारीक केंद्रित इलेक्ट्रॉन बीम (प्रोब व्यास 0.1 nm या उससे कम) को एक पतली फिल्म के नमूने पर द्वि-आयामी रूप से स्कैन करता है, और प्रेषित और प्रकीर्णित इलेक्ट्रॉनों की तीव्रता की रूपरेखा तैयार करके एक छवि बनाता है। विशेष रूप से, जिस विधि में बहुत बड़े प्रकीर्णन कोण (50 से 200 मिलिरेडियन या अधिक) पर उच्च कोण पर प्रकीर्णित केवल इलेक्ट्रॉनों को एक कुंडलाकार (annular) डिटेक्टर द्वारा कैप्चर किया जाता है, उसे HAADF-STEM (High-Angle Annular Dark-Field STEM) कहा जाता है।

उच्च कोणों पर प्रकीर्णन ब्रैग विवर्तन के कारण नहीं होता है, बल्कि परमाणु नाभिक के पास से गुजरते समय थर्मल कंपन के कारण होने वाले अलोचदार प्रकीर्णन (फोनन प्रकीर्णन) और रदरफोर्ड प्रकीर्णन का प्रभुत्व होता है। प्रकीर्णन तीव्रता (cross section) परमाणु क्रमांक $Z$ (लगभग $Z^{1.7 \sim 2.0}$) के लगभग 1.7 से 2.0 घात के समानुपाती होती है। इसलिए, HAADF छवि विवर्तन कंट्रास्ट या हस्तक्षेप से लगभग अप्रभावित होती है, और यह एक “शुद्ध Z कंट्रास्ट छवि” बन जाती है जहां भारी तत्वों का स्थान तीव्रता से चमकता है। चूंकि यह एक असंगत इमेजिंग (incoherent imaging) है, चरण व्युत्क्रम (phase inversion) घटना (CTF का दोलन) नहीं होती है, और सहज रूप से यह व्याख्या करना संभव है कि “परमाणु उस स्थान पर है जहां प्रकाश चमक रहा है।” यह आधुनिक सामग्री विज्ञान में एक अत्यंत शक्तिशाली और अपरिहार्य विश्लेषणात्मक उपकरण बन गया है, जो एकल डोपेंट परमाणुओं की पहचान करने में सक्षम है।

अध्याय 6: विपथन सुधार (Aberration Correction) प्रौद्योगिकी का चमत्कार और नोबेल पुरस्कार-स्तरीय क्रांति

6.1 मल्टीपोल लेंस का उपयोग करके गोलाकार विपथन सुधारक (Cs करेक्टर) की प्राप्ति

जैसा कि अध्याय 3 में वर्णित शेर्ज़र के प्रमेय द्वारा बताया गया है, केवल घूर्णी सममित चुंबकीय लेंस का उपयोग करके गोलाकार विपथन $C_s$ को सही करना असंभव माना जाता था। इस भौतिक सीमा को पार करने के लिए, गैर-घूर्णी सममित विद्युत चुम्बकीय क्षेत्रों को कुशलता से डिजाइन करना, कृत्रिम रूप से “नकारात्मक गोलाकार विपथन” बनाना, और ऑब्जेक्टिव लेंस के सकारात्मक गोलाकार विपथन के साथ इसे रद्द करना ही एकमात्र तरीका था। हालांकि, इसके लिए अत्यंत उन्नत सटीक मशीनिंग तकनीक और कंप्यूटर प्रौद्योगिकी की आवश्यकता थी जो दर्जनों इलेक्ट्रोमैग्नेट्स को स्वतंत्र रूप से और अति-स्थिरता से नियंत्रित कर सके, और इसे लंबे समय तक “असंभव को चुनौती” कहा जाता था।

1990 के दशक के उत्तरार्ध में, हेराल्ड रोज़ (Harald Rose) के सैद्धांतिक डिजाइन के आधार पर, मैक्सिमिलियन हैडर (Maximilian Haider) और नट अर्बन (Knut Urban) और अन्य लोगों ने मल्टीपोल लेंस (multipoles) का उपयोग करके एक “गोलाकार विपथन सुधारक (Cs Corrector)” के व्यावहारिक अनुप्रयोग में सफलतापूर्वक सफलता प्राप्त की। सबसे मानक रोज़-हैडर प्रकार के करेक्टर में, एक कॉन्फ़िगरेशन का उपयोग किया जाता है जिसमें दो हेक्सापोल (Hexapole) लेंस श्रृंखला में रखे जाते हैं, जिनके बीच एक ट्रांसफर लेंस होता है। पहला हेक्सापोल लेंस ऑप्टिकल अक्ष (तीन गुना समरूपता / त्रिकोणीय आकार) के सापेक्ष इलेक्ट्रॉन प्रक्षेपवक्र को बहुत विकृत कर देता है। दूसरा हेक्सापोल लेंस उस त्रि-गुना सममित विरूपण को पूरी तरह से रद्द कर देता है और इसे वापस अपने मूल गोलाकार प्रक्षेपवक्र में लौटा देता है। इस “विरूपण और वापसी” की प्रक्रिया के दौरान, इसे गणितीय रूप से इस तरह डिजाइन किया गया है कि संपूर्ण प्रक्षेपवक्र के लिए एक माध्यमिक प्रभाव के रूप में “नकारात्मक गोलाकार विपथन” उत्पन्न होता है।

इस नकारात्मक गोलाकार विपथन को ऑब्जेक्टिव लेंस के अंतर्निहित सकारात्मक गोलाकार विपथन के साथ जोड़कर, संपूर्ण प्रणाली के गोलाकार विपथन को शून्य या किसी भी मनमाने छोटे मूल्य में ट्यून करना संभव हो गया है। इस तकनीक के पूरा होने से, TEM और STEM का स्थानिक रिज़ॉल्यूशन आसानी से 0.1 nm की बाधा को तोड़ चुका है, और वर्तमान में 0.04 nm (40 pm) के उप-एंग्स्ट्रॉम के आश्चर्यजनक क्षेत्र तक पहुंच गया है। इसके परिणामस्वरूप, अब अक्षरशः “एक एकल परमाणु” के पैमाने पर प्रत्यक्ष रूप से देखना संभव है - चाहे वह सिलिकॉन या कार्बन जैसे प्रकाश तत्वों का सहसंयोजक बांड नेटवर्क हो, क्रिस्टल जाली के बीच छिपे एकल डोपेंट परमाणु हों, या यहां तक कि लिथियम और हाइड्रोजन जैसे सबसे हल्के तत्व भी जो अत्यंत कमजोर प्रकीर्णन वाले हैं।

6.2 क्रायो-इलेक्ट्रॉन माइक्रोस्कोपी (Cryo-EM) और बायोमोलेक्यूल्स का त्रि-आयामी संरचनात्मक विश्लेषण

हार्डवेयर में विपथन सुधार तकनीक में क्रांति के साथ, 21वीं सदी में इलेक्ट्रॉन माइक्रोस्कोपी, विशेष रूप से जीवन विज्ञान के क्षेत्र में सबसे बड़ा प्रतिमान बदलाव (paradigm shift) लाने वाली तकनीक “क्रायो-इलेक्ट्रॉन माइक्रोस्कोपी (Cryo-EM)” है। इस शानदार उपलब्धि के लिए, जैक्स डबोचेट (Jacques Dubochet), जोकिम फ्रैंक (Joachim Frank) और रिचर्ड हेंडरसन (Richard Henderson) को 2017 में रसायन विज्ञान का नोबेल पुरस्कार प्रदान किया गया।

प्रोटीन और न्यूक्लिक एसिड जैसे जैविक मैक्रोमोलेक्यूल्स तब कार्य करते हैं जब वे पानी से भरपूर होते हैं। यदि इन्हें इलेक्ट्रॉन माइक्रोस्कोप के उच्च निर्वात (high vacuum) में रखा जाता है, तो वे तुरंत सूख जाते हैं और उनकी संरचना ढह जाती है, और यदि वे इलेक्ट्रॉन बीम के संपर्क में आते हैं, तो वे विकिरण क्षति (radiation damage) के कारण तुरंत कार्बोनाइज (carbonize) हो जाते हैं। इसलिए, यह सैद्धांतिक रूप से असंभव माना जाता था कि जैविक नमूनों का उनकी मूल स्थिति (Native state) में TEM अवलोकन किया जा सके।

1980 के दशक में, डबोचेट और उनके सहयोगियों ने जलीय विलयन में निलंबित जैव अणुओं को तरल ईथेन आदि (शीतलन दर $10^5 \text{ K/s}$ या अधिक) के साथ तेजी से ठंडा करने की एक विधि स्थापित की, जिससे पानी के अणुओं को बर्फ के क्रिस्टल के रूप में बढ़ने का समय नहीं मिला, और उन्होंने अणुओं को “अनाकार बर्फ (Amorphous ice, कांच जैसी बर्फ)” के भीतर फंसा दिया (क्रायो-फिक्सेशन विधि)। इसके परिणामस्वरूप, वे निर्वात में नमूने की संरचना को पूरी तरह से बनाए रखने और कम तापमान (क्रायो-संरक्षण) के कारण विकिरण क्षति को कम करने में सफल रहे।

इसके अलावा, फ्रैंक और अन्य ने क्रायो-अवस्था में ली गई अनगिनत समान अणुओं (बर्फ के भीतर यादृच्छिक कोणों पर उन्मुख अणु) की शोर-भरी 2-आयामी संचरण छवियों को कंप्यूटर पर वर्गीकृत, संरेखित और औसत करने, तथा त्रि-आयामी संरचना का पुनर्निर्माण करने के लिए “सिंगल पार्टिकल एनालिसिस (Single Particle Analysis: SPA)” का गणितीय एल्गोरिथ्म विकसित किया।

हाल के वर्षों में, “डायरेक्ट इलेक्ट्रॉन डिटेक्टर (Direct Electron Detector)” नामक एक नई कैमरा तकनीक के आगमन के साथ, क्वांटम दक्षता में नाटकीय रूप से सुधार हुआ है, और कुछ मिलीसेकंड में फिल्म शूटिंग (movie shooting) संभव हो गई है। इसके कारण, सॉफ्टवेयर में इलेक्ट्रॉन बीम विकिरण के कारण नमूने के मामूली बहाव (drift) को ठीक करना संभव हो गया है, और क्रायो-EM के माध्यम से एकल कण विश्लेषण का रिज़ॉल्यूशन लगभग 1.5 $\text{\AA}$ तक पहुँच गया है। यह एक्स-रे क्रिस्टलोग्राफी के स्तर को पार कर गया है, और झिल्ली प्रोटीन (membrane proteins) और विशाल परिसरों के परमाणु संरचना मानचित्रों का चित्रण कर रहा है। यह इस तकनीक की बदौलत था कि नए कोरोनावायरस के स्पाइक प्रोटीन की त्रि-आयामी संरचना को जल्दी से स्पष्ट किया गया था, और यह अति-सूक्ष्म इमेजिंग तकनीक मानव स्वास्थ्य से जुड़ी दवा की खोज में सबसे आगे काम कर रही है।

निष्कर्ष: भौतिकी द्वारा बुनी गई भविष्य की “आंख”

प्रकाश की तरंग दैर्ध्य की विशाल दीवार के खिलाफ अब्बे की सीमा की मान्यता से लेकर, डी ब्रोगली की पदार्थ तरंग नामक क्वांटम यांत्रिकी की प्रेरणा, विद्युत चुम्बकीय लेंस के साथ लोरेंत्ज़ बल का सटीक नियंत्रण, और शेर्ज़र के प्रमेय को तोड़ने वाली गोलाकार विपथन सुधार तकनीक के चमत्कार तक। इलेक्ट्रॉन माइक्रोस्कोपी का इतिहास प्राकृतिक दुनिया की भौतिक बाधाओं के खिलाफ मानवता की बुद्धि और इंजीनियरिंग की एक भव्य चुनौती का इतिहास रहा है। क्वांटम यांत्रिकी के गणितीय सूत्रों द्वारा पूर्वानुमानित इलेक्ट्रॉन तरंगें अब सामग्री विज्ञान से लेकर संरचनात्मक जीव विज्ञान तक सभी वैज्ञानिक क्षेत्रों में “भविष्य की आंख जो परमाणुओं का सीधा रूप दिखाती है” के रूप में काम कर रही हैं। भविष्य में, अल्ट्राफास्ट इलेक्ट्रॉन माइक्रोस्कोपी (4D-EM: Ultrafast Electron Microscopy) के विकास के साथ, जो समय रिज़ॉल्यूशन (time resolution) को पिकोसेकंड और फेमटोसेकंड (picosecond/femtosecond) के स्तर तक अधिकतम करता है, और AI का उपयोग करने वाली छवि पुनर्निर्माण तकनीक में प्रगति के साथ, हम शायद “उस क्षण को भी देख पाएंगे जब परमाणु चलते हैं, जुड़ते हैं और रासायनिक प्रतिक्रियाएँ होती हैं।” सूक्ष्म दुनिया की यह खोज किसी सीमा को नहीं जानती है, और यह निस्संदेह भविष्य में और अधिक अज्ञात दुनिया को रोशन करती रहेगी。
